今回ご依頼いただいた内容は、配管の流体および流れ方向を示すプレート作成を行うものとなります。

このプレートに流体名を記載する際、文字に輪郭を持たせた形のものを作りたいとのご要望をいただきました。

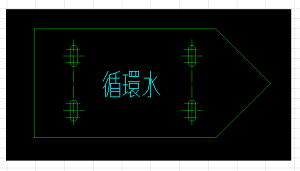

添付①の資料は、単に文字を記載したものです。

CADで簡単に作成できる方法はないのか？

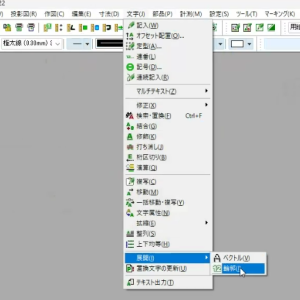

調査した結果、特定のコマンドを使用することで、CAD上で作図可能であることがわかりました。

具体的な手順として

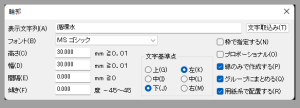

表示文字列に必要な文字を記載し、サイズなどを指定すると、文字に輪郭をつけた形で作成できます。

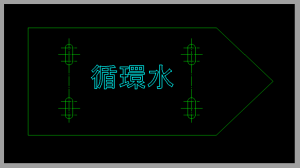

このように、文字をはっきりと見やすくしたい場合には、大変便利な機能です。

今回はCADSUPERというCADソフトでの機能紹介でした。

次回も新しい情報を配信していきますので、お楽しみに！



設計事業グループ／深澤
