技術情報2026/01/08

今回、ご紹介する内容は、

midas iGenを使用した構造解析になります。

構造計算を行う時にはモデル本体の形状や強度も重要ですが、
構造物の足元にも気を配らないといけません。

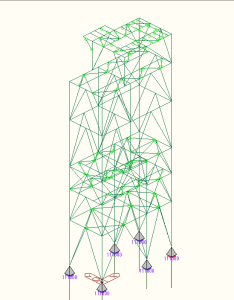

あるご依頼にて「6本足の既設構造体を補強改造した場合、
どういう変化が起きるのか知りたい」との内容でしたので
構造解析ソフトを用いて計算を行いました。

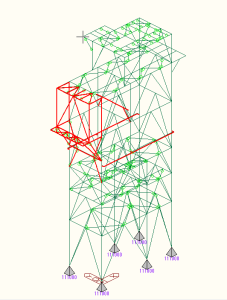

画像の赤線範囲が改造部分となります。

形状だけではなく、構造体に乗せる重量も増加していたので
足元に発生する負荷のバランスが大きく変化しました。
　

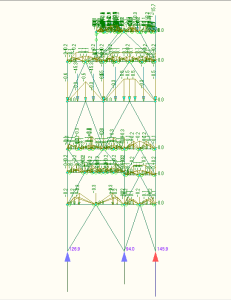

既設時は右脚部の赤矢印部に最大146tonの負荷が発生しますが、

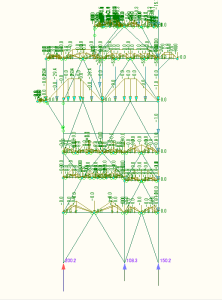

改造後は左脚部の赤矢印部に最大200ton以上の負荷が発生します。

既設形状の荷重を支える為にコンクリート基礎が設けられている以上、
足元の荷重が想定する基礎耐力を上回るとコンクリートにひび割れが発生して
重大な事故が発生する危険もあります。

次のステップに進む前に、この結果をお伝えしたことで、
大きな修正時間を回避でき、時間ロスのカットにつながりました。

解析は元より、今回のような細かな気づきも工程を進めていく上では

重要な要素となってきます。

今回ご紹介した内容の様に、今後もさらなる業務効率化を目指していきますので
同様のケースがありましたら是非ご相談ください。お待ち申し上げます。

設計事業グループ/松下
